伝神-長距離無線式接点信号自動通報システム
接点信号を受けた無線発信機は長距離無線で離れた受信機を作動させ、受信機から接点信号出力を行います。見通し１００〜３００ｍまで送信可能です。
各種設備、工作機械、計測施設の無人監視に。特定小電力無線-業務用無線監視装置 。
既設の警報機、警報盤、設備の２４時間異常監視、無人監視、工場内の作業機械などの設備の運営効率の向上、省力化にもお役に立てます。
-基本動作-
接点信号監視用の無線発信機の外部入力端子が短絡したら、無線受信機の無電圧A接点信号出力がON。短絡中はONのまま維持します。
無線発信機の外部入力端子が開放したら無線受信機の無電圧A接点信号出力がOFFになります。
目の届きにくい離れた各種設備や警報盤、センサーなどの無人監視に。
通信距離１００〜３００ｍ。電波の通信距離の延長する中継機を入れることもできます。
監視接点信号の点数：無電圧a接点1〜8点まで。
各種設備装置、警報盤の無線送信機を接続します。設備、警報盤には接点出力端子が必要になります。
↓
無電圧a接点信号（有線接続、送信機の端子台に接続)
b接点をご希望の場合もご相談ください。
↓
接点信号により電波を発信する特定小電力無線送信機
●接点信号により電波を発信する特定小電力無線送信機に接続します。
ケース内部の接点端子台にケーブルで接続します。
接点信号ケーブルの長さは最長5ｍほどまで。それ以上伸ばすと誤作動の可能性が出てきます。
独立送信アンテナ付属。
↓
特定小電力無線。見通し１００〜３００ｍ
↓
遠隔受信機
●遠隔受信機
電波を受信すると無電圧a接点信号の出力を行います。
警報ブザーやパトランプを受信機に接続して利用することもできます。
独立受信アンテナ付属。
送受信アンテナが独していますので、電波を送受信しやすい位置にセットできます。
送信機本体、受信機本体とアンテナを繋ぐケーブルの長さは４ｍ、もしくは１０ｍ。設置環境に応じていずれかをお選びいただけます。
信頼性の高い日本製の商品です。日本国内の工場で組み立て、開発が行われている本格派システムです。
本システムは受注生産品です。以下のような仕様のご相談を承ります。下記の送信欄からお気軽にお問い合わせください。
送信機、受信機の電源の仕様：AC100V、AC200V、ソーラー方式、充電バッテリ方式など。
屋外設置をご希望の場合は防雨ケース仕様での組み立てのご相談を承ります。
送信部分、受信部分とも複数台の機器構成のご相談を承ります。
お見積もりのご依頼は無料にて承っております。
事前の現地での通信テストのご相談。
本製品は日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。
取り付け工事は簡単です。移転の際の移設も簡単です。
利用例
同一フロア内で混信しない複数チャンネルを設定する事ができます。ご希望の場合は個別にご相談ください。
以下 別系統の２チャンネル（２セット）を導入するイメージ図。
送信機No.1から電波が送信される。→受信機No.1の赤ランプが点灯。
送信機No.2から電波が送信される。→受信機No.2の青ランプが点灯。
利用例
送信機３台＋受信機１台。受信機は警報を発した無線発信機の識別機能無しの場合。
3台の内のいずれかの送信機が作動すると、受信機の無電圧A接点出力がONに変わります。全ての送信機が停止すると受信機の無電圧A接点出力が自動的にOFFに変わります。
受信機の接点出力は送信機の状態に合わせて自動的に切り替わります。
利用例
送信機３台＋受信機１台。受信機は警報を発した無線発信機の識別機能付きの場合。
送信機No.1〜3の電波が着信すると、それに対応した接点信号を出力します。 複数の送信機が作動した場合も、受信機は複数の接点信号を出力する事もできます。
受信機の接点信号出力の停止方法。
受信機表面のリセットボタンで手動で停止します。リセットボタンは、オールリセット用の他に、接点1〜3毎に別々のボタンを設けることもできます。
ビニールハウスにて温度、湿度、空調機、ボイラー異常の無線により異常監視。
無人のビニールハウス内に取り付けたセンサーや警報機から出力された接点信号の発報を特定小電力無線で離れた事務所やご自宅に自動通報します。
太陽光発電の故障信号の緊急通報。
無電圧接点出力機能をもつパワコンと無線送信機を所定の配線工事します。出力された接点信号の発報を特定小電力無線で離れた事務所やご自宅に自動通報します。
養鶏、養豚場、畜舎での温度監視、停電の無人監視。
養鶏、養豚場、畜舎での設備から出された接点信号が入ると出力された接点信号の発報を特定小電力無線で離れた事務所やご自宅に自動通報します。無電圧接点を有する設備、警報盤、センサーと通報装置を所定の配線工事をするだけで無人監視が可能になります。
機械トラブルを感知するとパトライトと警告ホーンに連動させていますが、パトライトが見えない場所や騒音で聞き取れない事があり、担当者に直接知らせる方法を検討しています。
機械の運転終了を知らせるブザーを探しています。機械が１階にあり作業者が２階にいるために、機械据え付けのブザーでは役に立ちません。ブザーはポケットに入るようなサイズの物を探しています。
無電圧A接点を受けて50m離れた場所にてランプ及びブザーによるシステムを希望。
分析機器が警報アラームを発したときに離れた場所でパトランプを点灯回転させたい。
設備トラブル信号が出たら受信機へ送信して警報を出したい。
無電圧接点を有する警報盤や各種センサー（水位計、流量計、停電、故障）装置の無人監視。
漏電の警報が出たときに漏電警報器の信号を送受信したい。
高置水槽の渇水警報を100m離れた事務所にブザーとランプで知らせたい。
研究所でのフリーザーの温度上昇の警報システムを構築したい。
無人倉庫の火災受信機の移報を道路を挟んで有人事務所の火災受信機に入れてブザーを鳴らしたい。
無線方式ですので大がかりな配線工事は必要ありません。
接点信号により電波を発信する特定小電力無線自動送信機
内部の入力端子台に無電圧a接点出力信号が入ると電波送信をはじめます。
信号の入力が停止すると停止信号を送ります。
無電圧a接点信号入力端子１個内蔵。※複数接点もご相談も承ります。
独立送信アンテナ付属。
端子台
端子台接続。信号ケーブルは付属しておりません。
信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ9〜10ミリ
無電圧a接点、普段は開放している接点で、外からの指示が入ると閉じる接点です。
電源：AC100V
※DC12V電源、DC24V電源、DC48V電源、単相200V電源仕様の無線送信機を製作する事もできます。 個別に御相談ください。
電波自体に左右上下の指向性はありません。
本体サイズ：１１０×１５０×厚４０ミリ（アンテナ、電源線は含みません。）
特定小電力無線受信機
送信機からの電波を受信すると、内部の端子台から接点信号出力を行います。
そのほかに、回転灯やブザーを接続して稼働させることができます。
送信機側の送信状態に連動して動作する仕様が標準です。送信機の電波を受信すると受信器が作動、電波が途切れると停止。
受信機内部の接点信号出力端子台。
端子台接続。信号ケーブルは付属しておりません。
信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ9〜10ミリ
独立受信アンテナ付属。
受信機にブザーを内蔵させることもできます。
内蔵７５ｄｂ電子ブザーの音色 標準音 ピーーーーー
ブザー部品を変更することで以下のような音色を鳴らすこともできます。
ブーッ フリッカ音（プイッ、プイッ、プイッ...) ホロホロ音(ピリリリリリリ.....）
追加加工でブザーを受信機に内蔵させることができます。
本体サイズ：１１０×１５０×厚４０ミリ（アンテナ、電源線は含みません。）
受信機の標準電源：AC100V。
※DC12V電源、DC24V電源、DC48V電源、単相200V電源仕様の無線受信機を製作する事もできます。 個別に御相談ください。
独立したアンテナを使って障害物を避けて電波を送受信しやすい環境を作る事ができます。
障害物を避けて電波を送受信しやすい状況を作る事ができます。
送受信機本体と独立した送信アンテナと受信アンテナのイメージ図
送信機本体と受信機本体と少し離れた場所にアンテナを取り付ける事ができます。送受信機本体と違う位置にアンテナを設置して電波を遠くまで送受信しやすくできます。
送信アンテナと受信アンテナは同形状。
廊下などの遠くまで繋がった空間にアンテナを設置して電波を受信機に届きやすくできます
同一建物内で同一階なのに壁が電波を遮断して電波が通らない場合。
建物内の廊下などの遠くまで繋がった空間にアンテナを設置して遠くまで届きやすくできます。
別の建物間で通信を行う場合。
建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを屋外に設置してお互いに見通しの利く位置関係にできると別棟間でも電波を通信しやすくできます
独立アンテナ
独立アンテナの外観。送信アンテナと受信アンテナは形状は同じです。
送受信機本体と独立アンテナは有線ケーブルで繋ぎます。
接続ケーブルの長さの標準4m。10mを選択する事もできます。
※アンテナと巻いてある接続ケーブルの写真。
独立アンテナの土台にはマグネットベースが付いています
金属面に接着用の磁石が内蔵されています。
独立送信アンテナと独立受信アンテナを相互に目視出来ない位置関係に設置すると通信が不安定になる場合がございます。
特定小電力無線中継機（※必要時）
送信機から受信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。
受信アンテナで遠隔送信機からの電波を受信すると、反対の発信部（中継機本体）から同一の周波数の電波を再送信します。
標準電源：AC100V。
DC12V電源、DC24V電源、DC48V電源、単相200V電源仕様で製作する事もできます。 個別に御相談ください。

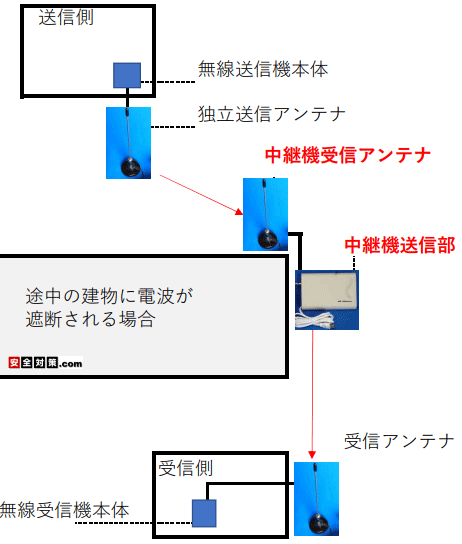

送信側と受信側の建屋間が別棟がある場合。途中に電波を遮る別の建物が存在する場合のイメージ図。
送信側のアンテナと受信側のアンテナの双方から見通しの利く位置に中継機を配置します。
電波を遮断してしまう建物を斜め方向から避けて、障害物を迂回しながら電波を受信アンテナまで流してやる中継機の配置イメージ。
電波を遮断する建物自体の外壁に防雨ケース収納の中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図。
電波を邪魔する建物の角に、送信機側のアンテナと受信機側のアンテナの両方を目視できるポイントが存在する場合には、以下のイメージ図のように建物の角に中継機を配置して電波を受信機まで流してやる方法があります。
中継機受信アンテナ→無線送信機の独立送信アンテナが目視出来る位置。
中継機送信部（箱）→無線受信機の受信アンテナが目視出来る位置。
中継機受信アンテナと中継機送信部が専用の有線ケーブルでつながります。長さは最長10ｍ。
仕様書
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に５桁のデジタルIDコードが重畳されています。
最大チャンネル数は４チャンネル。
送信機（特定小電力無線送信機）
受信機への送信周波数 特定小電力無線
受信機（ 特定小電力無線受信機）
無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
１台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ（チャンネル）を作る事ができます。
技術基準適合ラベル
ケース内に収納されているモジュール（部品）に貼ってあります。
価格
１接点信号監視用基本セット
１．遠隔送信機１台
無電圧a接点入力端子１個内蔵
独立送信アンテナ付、アンテナ延長ケーブル4ｍ
電源AC100V、防雨ケース収納
２．遠隔受信機１台
無電圧a接点出力端子１個内蔵
独立受信アンテナ付、アンテナ延長ケーブル4ｍ
電源AC100V
防雨ケース収納
上のセット12万円〜（消費税別）
３接点信号監視用基本セット
１．遠隔送信機１台
無電圧a接点入力端子３個内蔵
独立送信アンテナ付、アンテナ延長ケーブル４ｍ
電源AC100V、防雨ケース収納
２．遠隔受信機１台
無電圧a接点出力端子３個内蔵
独立受信アンテナ付、アンテナ延長ケーブル４ｍ
電源AC100V、防雨ケース収納
上のセット15万円〜（消費税別）
基本セットの動作
送信機に接点信号が入力されると電波を発信、電波を受信した受信機から接点信号が出力されます。 送信機の電波が停止すると受信機の方も連動して信号出力が停止するします。
電波には5桁のデジタルIDコードが重畳されているので混信や誤動作はありません。
同一敷地内で複数セットの運用をご希望の場合はご相談ください。
通信環境
鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され通信距離が短くなる場合があります。
送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。
本システムは受注生産品です。使用目的に応じて以下のような仕様のご相談を承ります。
システムの電源：AC100V、AC200V、ソーラー電源方式、充電バッテリ式など。
屋外設置用の場合。送信機受信器とも防雨ケース仕様のご相談を承ります。
本製品は受注生産品です。機器構成や運用方法により価格が変わります。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、 機器構成の変更やご要望、
ご相談につきましては下記のお問い合わせ欄から お気軽にお問い合わせください。お見積もりは無料です。
性能向上のため外観が変更になる場合がございます。
納期
受注生産品につきましてはおおよそ２週間前後の御猶予をいただく場合がございます。お問い合わせください。
商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL：0765-24-2816
FAX：0765-24-2793
post@anzen-mail.com
個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。
さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。
商品への質問と回答
質問 外国で使用可能ですか？
本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。
製品保証も日本国内の使用時のみとなっております。
質問 配線工事の関係で送信機と送信アンテナ、受信機と受信アンテナをそれぞれ一旦取り外す事は出来ますか？
内部でコネクタ等で接続されていますので簡単に脱着可能です。
質問 アンテナを壁面にしっかり固定できる方法はありませんか？
送信アンテナ、受信アンテナですが、土台部分が製造過程からマグネットベースとなっておりまして、ねじ穴は設けてございません。
アンテナは天頂方向の空に向けて、立てた状態で設置するのが通信感度が一番上がりますので、市販の防錆加工のされたＬ字型の金具などを使って、
壁面に固定される事をおすすめしております。
マグネットベース（土台）部分は接着剤でＬ字金具に接着してもかまいません。
質問 電源をDCにしてもらうと送信距離や受信感度が下がるのでしょうか？
送信機、受信機の電源をDC電源に改造する事で、電波の受信感度が悪くなったりする事はございません。
質問 パトランプを回転させたい場所が電波を受信しにくい環境の場合。
無線受信機本体と受信アンテナは電波を受信しやすい位置に配置し、パトランプと受信機は長めの電源ケーブルで繋いで、パトランプを電波が受信しにくいエリアに配置する方法がございます。
※密閉された室内、地下道、トンネル、タンクなど。
質問 無線送信機、無線受信機を金属ポールに固定することは出来ますか？
ポール設置をご希望の場合は機器類の裏面にクランプを予め取り付けてネジで締め上げることで金属ポールに固定することができます。ご相談ください。
質問 接点信号出力端子台を無線受信機内に２個設けることは出来ますか？
受信機の中に接点信号出力端子台を増設することができます。ご希望やご要望の内容をご相談ください。
質問 中継機をソーラー電源にすることはできますか？
中継機をソーラー電源方式にして製作することもできます。ただし、設置環境によって消費電力が大きく変わりますので、設置をご希望の場所の環境、1日あたりの直射日光があたる時間の長さ、夜間の使用の有無などを明記して個別にをご相談をいただければと存じます。
質問 パナソニック製非常用押釦EK51、IDEC製などの押しボタンスイッチを無線送信機に接続して利用出来ますか？
パナソニック製非常用押釦EK51は接続可能ですのでメールでご相談ください。その他のスイッチも可能ですが、押しボタンスイッチの機器毎の仕様によって送信機の仕様が変わったり、利用出来ない場合もございますので、ご希望のボタンスイッチの機種とメーカーを明示の上、個別にご相談ください。
温室設備5接点の異常を事務所や携帯電話に報せてくれる装置は無いですか？
接点信号を無線で自動送信し、別棟の無線受信機から接点信号出力する商品を探しています。
屋外施設のブレーカーが落ちた時の警報を無線で監視する方法は無いですか？
排水処理装置の一括警報を離れた管理棟事務所へ送りたいのですが？
伝神長距離無線式接点信号自動通報システムの質問と回答記事一覧
オプション機器
自動電話通報装置
接点信号が受信機より入力されると予め指定された電話番号を自動的に呼び出します。特定小電力無線受信機に接続して利用できます。
NTT回線（アナログ回線、ISDN回線、ADSL回線、光電話など）の固定電話回線を使って自動連絡します。
接点信号が受信機より入力されると予め指定された電話番号へ自動的に電話をかけ始めます。 相手先がかかってきた電話に出ると異常を知らせる音声アナウンスが流れます。
通報先の電話番号は最大６カ所まで登録できます。音声アナウンスは吹き替えできます。
※通報機をご利用いただく場合は、つなぎ込む機器に接点信号出力端子を追加改造する必要がございます。
